2、金与铂、钯的分离洗脱曲线

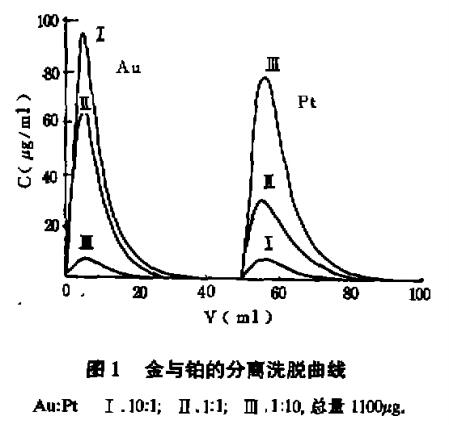

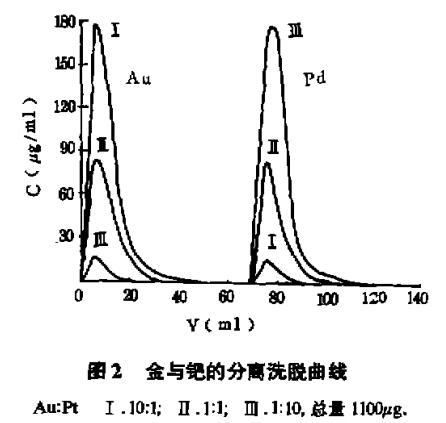

分别钯金和铂、钯的混合液上柱，先用0.8摩尔/升盐酸-1.6摩尔/升硝酸混合液洗脱铂或钯，用蒸馏水洗柱至pH大于4.0后，改用2％TU溶液洗脱金。淋洗曲线见图1，2。从图1，2可以看出，在不同组成比例的条件下，金与铂或钯均能完全分开；钯比铂更容易被洗脱。
3、实际样品中金的分离与测定

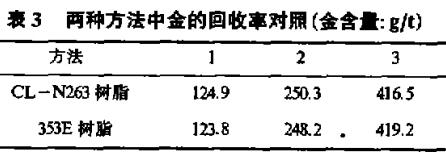

用6摩尔/升盐酸加热溶解20克干燥铜阳极泥，过滤后，再用王水加热溶解不溶物，滤液用l摩尔/升盐酸定容至25毫升。分别取0.3、0.6、1.0毫升此含金料液于CL-N263色谱桂中，先用50毫升 0.1摩尔/升盐酸淋洗除去料液中少量贱金属杂质，以下步骤上面；取相同此含金料液于353E离子交换色谱柱中。采用洗脱金，原子吸收法测定金含量。对照实验的结果见表3。
表3中的两组数据非常接近，与353E树脂相比，CL-N263树脂上金的回收率均大于99％。可见CL-N263萃取色谱法对于金的分析和分离提纯均具有实际应用价值。
三、金的吸萃机理研究
1、饱和容量法
称取几份不同量的CL-N263树脂，加人相同量金的标准液(过量)，振荡4小时至树脂萃金平衡。测定水相中金的含量，计算出CL-N263与金反应的摩尔比为1.O7，可以认为是1：1反应。
2、红外光谱
在树脂萃金前后的红外光谱图中，710每厘米为-(-CH2-)-(n>4)的特征吸收，1120-1200每厘米和1440每厘米分别为C-N与C-H键的弯曲振动.1720每厘米和2910每厘米分别为C-N与C-H键的伸缩振动。树脂萃金前后的吸收谱几乎没有变化，这说明CL-N263的结构仍为R3CH3N离子。
3、光声光谱

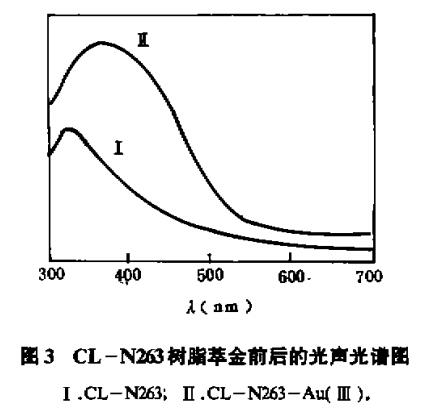

树脂萃金前后的最大吸收峰分别在330纳米和368纳米(见图3)，最大吸收峰红移了38纳米，可见树脂上的萃取剂R3CH3N离子与氯化金阴离子形成了更加稳定的萃舍物。综上所述，CL-N263与金的反应属于阴离子交换机理，反应式如下：
从反应式可知，氯阴离子浓度增大，平衡向左移动，溶液中金的浓度增大，树脂相的金减少。CL-N263萃取树脂分离金与铂、钯的条件，即先用0.1摩尔/升盐酸溶液淋洗除去我金属离子。然后用0.8摩尔/升盐酸-1.6摩尔/升硝酸混合液洗脱铂、钯。再改用2％硫脲(TU)溶液洗脱金。用该法对实际含金样品的浸出液进行了分离、分析，获得了满意的结果。这边还对CL-N263的萃金机理作了初步探讨。认为是阴离子交抉机理。
